NN38 – Suporte Ajustável para Perfis Finos em Máquina de Corte de Esquadrias

Suporte Ajustável para Perfis Finos em Máquina de Corte de Esquadrias – NN38

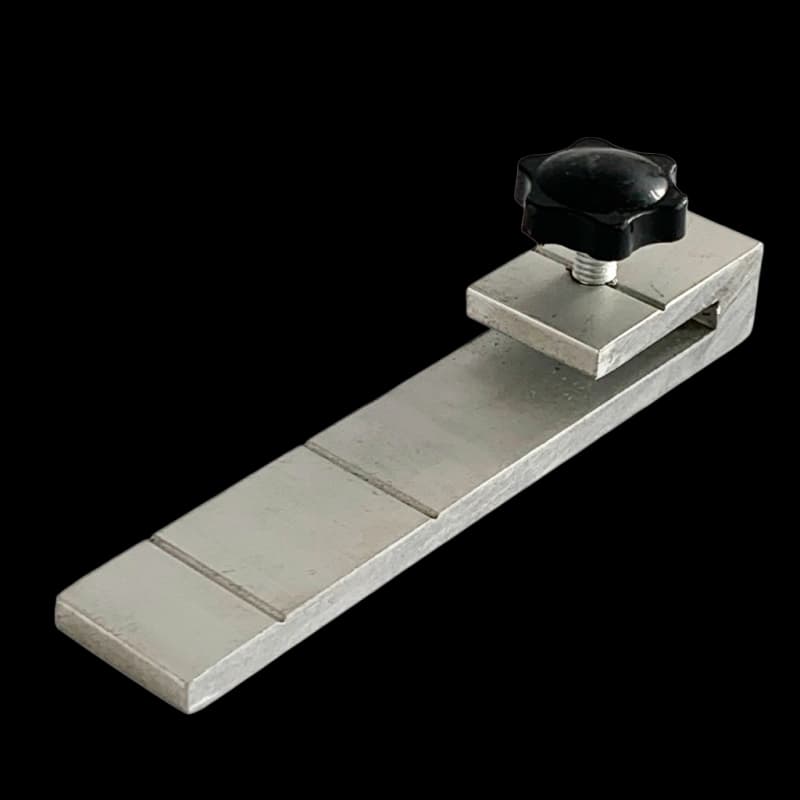

O suporte ajustável para perfis finos em máquina de corte de esquadrias NN38 é um acessório de suporte de alumínio de precisão e perfil baixo que resolve um problema comum na produção de molduras: perfis finos ou leves levantando-se da mesa de corte durante o curso da lâmina. Esse problema aparentemente pequeno causa faces de esquadria anguladas, bordas lascadas e comprimentos de corte inconsistentes – todos os quais criam problemas durante a montagem e o acabamento.

O suporte ajustável para perfis finos em máquina de corte de esquadrias NN38 prende-se na ranhura da mesa da cortadeira de esquadrias e posiciona uma barra de alumínio plana diretamente adjacente ao perfil da moldura. Quando a lâmina de corte desce, a tira de suporte impede que o perfil incline ou levante sob a pressão da lâmina. Isso é especialmente crítico para molduras de madeira finas e leves e extrusões de alumínio ocas que não têm massa suficiente para resistir ao componente de força lateral da lâmina.

Com apenas 4 mm de altura e 3 mm de profundidade, o NN38 é projetado para ser o mais discreto possível. Isso evita que interfira no trajeto da lâmina de corte, ao mesmo tempo que fornece contato superficial eficaz com o perfil da moldura. O comprimento de 144 mm proporciona uma ampla zona de suporte que estabiliza perfis de várias larguras.

O parafuso de polegar no suporte ajustável para perfis finos NN38 permite ajuste infinito ao longo da ranhura da mesa da máquina. Posicione a tira diretamente sob a seção mais fina do perfil da moldura para obter o máximo suporte. A cabeça do parafuso serrilhada permite aperto manual sem ferramentas, e a força de fixação é suficiente para manter a tira firmemente durante tiragens de produção em alta velocidade.
